推荐UV固化最常用的化学光引发剂

文章出处：未知责任编辑：三昆科技人气：发表时间：2017-08-17 15:24

推荐UV固化最常用的化学光引发剂

光引发剂的作用机理前面已经给大家讲过了，今天话不多但文章长，下面给大家介绍几款常用的型号。

01.（2,4,6(三甲基苯甲酰基) 二苯基氧化膦）

淡黄色粉末，有效吸收峰值为350-400nm，一直吸收至420nm 左右，是一种高效的自由基（Ⅰ）型光引发剂，它的吸收峰较偏长，经光照后可生成苯甲酰和磷酰基两个自由基，都能引发聚合，因此光固化速度快，它还具有光漂白作用，且具有低挥发，由于其具有很宽的吸收范围，可广泛用于各类UV固化涂层。因其优秀的吸收性能，使得它特别适用于有色体系和膜层厚的固化领域。同时它在白高钛白颜料的UV体系中能完全固化，且涂层不黄变，后聚合效应低，无残留。也可用于透明涂层，对于低气味要求的产品尤其适合。

在丙烯酸酯UV体系，尤其是有色的涂层中，通常需要和胺或丙烯酰胺配合使用，同时和其他光引发剂复配，以达到体系的彻底固化。

本品的使用应根据实际实验的结果，建议添加量为0.5-4%（w/w）。

02.（1-羟基-环已基-苯基甲酮）

白色结晶粉末，有效吸收峰值246 nm、278nm，是一种高效、不黄变的自由基(I)型固体光引发剂，也是UV固化体系最为常用的引发剂之一。具有良好的非黄变性，其固化后的涂层即使长时间暴露在阳光下，因其光解没有苄基产生，黄变程度也非常小，因此特别适用于对黄变程度要求高涂料和油墨中。它的光解产物中有苯甲醛和环己酮，在成膜后有一定的异味。

应用在表层固化体系与TPO配合使用效果佳，建议加量为2-5%w/w。

03.（2-羟基-2-甲基-1-苯基-1-丙酮）

浅黄色液体，有效吸收峰值244nm，是一种高效、低黄变的自由基(I)型液体光引发剂，是UV固化清漆中最为常用的光引发剂。液体型产品，非常易于共混，也便于与其他引发剂进行复配。大多数情况下为应用在表层固化体系，也特别推荐在需要经受长期日晒而且耐黄变的UV固化涂料中，因其在高温下有一定的挥发性，应用时注意避免高温下操作。建议加量为1-4%（w/w）

04.（安息香双甲醚）

白色结晶固体，有效吸收峰值205－253nm，高效稳定的光引发剂，具有较佳的表里层双向固化效果，但耐黄变性能较差，主要用在不需耐黄变的UV清漆或UV有色体系中，相对常规的1173和184的引发剂，它具有更加强的吸收性能，从而能更有效的促进双键的交联反应。建议添加量为2-5%（w/w）。

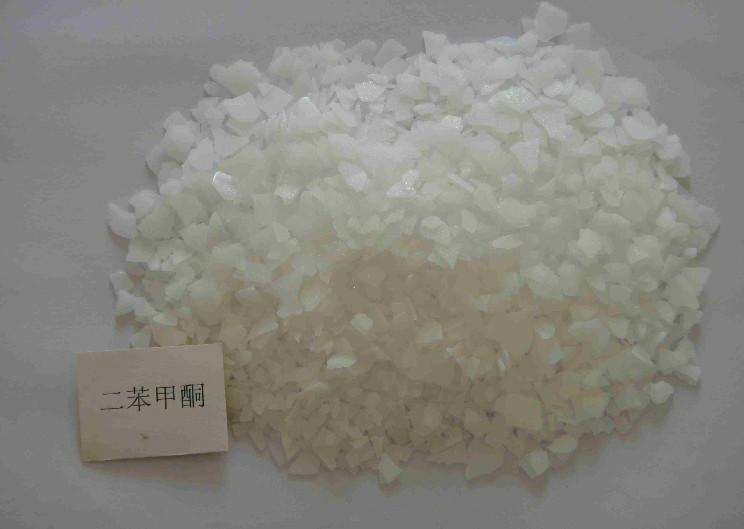

05.（二苯甲酮）

白色片状固体，有效吸收峰值250nm，是一种高效、低价的自由基(II)型固体光引发剂，提供优秀的表层固化效果，经激发三线态必须与助引发剂叔胺配合，才能有效完成UV引发交联。多少情况下与其他引发剂复配使用，广泛应用于木器、塑胶等UV薄涂层，提高表层固化性，需要注意的是，BP属于小分子型的光引发剂，其光降解物有较为明显的残留气味。建议添加量为1-4%（w/w）

06.ITX（2异丙基硫杂蒽酮（2、4异构体混合物）

黄色结晶粉末,有效吸收峰值258，382nm, 高效的自由基（Ⅱ）型光引发剂, 经激发三线态必须与助引发剂叔胺配合，形成激基复合物发生电子转移，得电子形成引发活性很高的胺烷基自由基和无引发活性的硫杂蒽酮，从而引发低聚物和活性稀释剂进行交联。一般与胺增效剂EDB同时使用, 是透明或有色的UV固化体系的高效光引发剂。它与阴离子光引发剂一起使用时，还能起到敏化剂作用，在UV有色体系中与907并用效果极佳，建议添加量为0.2-2%（w/w）。

07.（2-甲基-1-[4-甲硫基苯基]- 2-吗啉基-1-丙酮）

白色至微黄色结晶粉末，有效吸收峰值231，307nm，是一种高效的自由基（Ⅰ）型光引发剂，其具有极高的吸收性，大多数情况下应用在有色体系深层固化领域，与ITX并用效果极佳，建议添加量为2-6%（w/w）。

08.（2-苯基苄-2-二甲基胺-1-（4-吗啉苄苯基）丁酮）

淡黄色粉末，有效吸收峰值232nm,323nm,是一种高效、低迁移性的自由基(I)型液体光引发剂，无卤素应用体系，高效的引发活性，低的挥发性和低气味性。感光范围宽，使其有着非常优秀的紫外光吸收性能，特别适用于UV有色体系固化，甚至可以在含有紫外吸收剂的的体系中使用，可与适当的共引发剂如184或651、907、ITX复配，用于UV固化油墨和涂料中，配方添加量根据具体实验测试得出。

09.（苯基双(2,4,6-三甲基苯甲酰基)氧化膦）

黄色粉末，有效吸收峰值295nm,370nm,是一种高效、通用型的自由基(I)型光引发剂，优异的吸收性能，使得其在深层固化及不透明的白色或有色UV体系中广泛使用，很低的添加量便能提供优秀的固化效果和抗黄变性能。因其在长波紫外波段有光敏性，可以与紫外线吸收剂配合使用，故此是一种理想的耐候型紫外光固化涂料所需的光引发剂，光引发剂的引发效果很大程度上取决于不同的配方，所以最好的效果和添加量应通过实验测试得出。

10.（苯酰甲酸酯类混合物）

浅黄色透明液体，有效吸收峰值255nm、325nm，是一种高效、低气味的自由基(I)型光引发剂，具有低挥发性、低气味和低迁移性等特点，引发活性与1173相当或略低一点，是低气味（净味）UV清漆的首先光引发剂，另外754是一种苯甲酰甲酸酯，因为R基团的结构关系，该引发剂与水有一定的相容性，可用于水性光固化体系。光引发剂的引发效果很大程度上取决于不同的配方，所以最好的效果和添加量应通过实验测试得出。

11.（2-羟基-1-（4-（2-羟基-2-甲基丙酰基苯基）苄基）-2-甲基-1-丙酮）

白色固体，有效吸收峰值259nm,是一种新型高效不黄变的紫外光引发剂，引发活性与1173、184相当，对氧气敏感性较低，表面固化效果好，适用于UV薄涂及UV油墨固化中，提供显著的表面固化性。同时，因其分子量大，挥发性低，自身气味及光解产物气味均较低，也适用于对气味有要求的UV固化体系。与819等引发剂复配后，可获得出色的光引发活性，具体的使用量应根据配方实际测试后得出。

本文章由三昆厂家整理原创，转载请注明出处：http://www.skunuv.com/tl/3780.html

上一篇：uv干燥机固化水性UV涂料原理及影响因素讲解 | 下一篇：UV光油一些常见的故障和解决方法

此文TAG标签：
