你的UV上光油足够硬了吗？

文章出处：未知责任编辑：三昆科技人气：发表时间：2015-07-28 09:12

　　这是一个经常使印刷机操作者不得不思考的问题。UV上光油固化得有多快和是否彻底，上光油与下面的油墨粘接的牢度如何，以及根据印刷机和烘干装置的具体配置的不同，水性上光油和∕或加印亮油哪一个对上光印品的质量和印品可进行整饰前的延迟时间起决定性作用。通常，操作者必须依靠那些其参数未用所需精度等级定义的测试。这就是为什么Fogra为辐射固化的UV上光油和油墨的硬度测试设计了更加标准化的方法的原因所在。

　　在印刷车间进行的硬度测试

　　可用辐射固化的耗材的一个性质是，只要它暴露于UV辐射，交联排序就会继续进行。与在一次触发的链式反应中完成但尚未用于单张纸胶印的阳离子聚合不同，自由基UV交联需要有一些检查膜硬度的手段。当前，能够由印刷商或整饰商直接在印刷机上执行的简单测试，不能给出可靠的结果。现在有两种在印刷机上测试硬度的方法：

　　胶带测试、透明胶带测试或粘合剂测试：这需要把一条胶带压在印品上然后再揭下。如果任何上光油或油墨膜被与胶带一起扯下，就表明上光油还不够硬。

　　丙酮测试：用这个方法时是把丙酮施加在上光油膜或油墨膜上，然后摩擦图像表面。如果溶剂未能使层表面松动并造成它的移动，那么就可以认为上光油或油墨已经被充分固化。

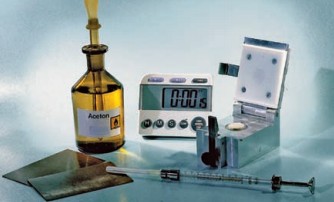

尽管丙酮已经不再能够溶解所有的可UV固化的耗材，但Fogra的ACET仍然能够用于上光油或油墨制造商所推荐的溶剂。测试样张被插入该装置，并把在用移液管计量的溶剂中浸泡过的毛毡垫放在它的上面。用于把毛毡垫压在样张上的力是通过弹簧精确控制的。把装置的盖盖上，并用秒表小心控制接触持续的时间，在该时段后把样张取出进行检查。如果上光油尚未完全固化，就会有一些与下层的油墨一起溶解，纸张就会透背。聚合的程度越高，用溶剂溶解上光油就越困难，而且经常必须用毛毡垫摩擦直到油墨被明显擦脏时为止。

　　但是这两种方法都有自己的缺点：胶带测试中提供信息的数据在很大程度上取决于把胶带贴上和取下时所用的力及胶带本身的性质，而这个性质在一定条件下可能改变。除此之外，这个方法不能用于非涂料纸。为了使胶带测试更加可靠，Fogra已经开发出了一种上光油粘附力测定装置，已知其德文首字母为LHT。它把力量、揭下胶带时的速度和角度进行了标准化。

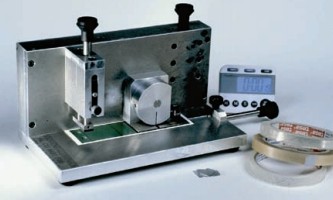

Fogra的上光油粘附力测定装置LHT用把各项参数标准化的方法使胶带测试更加可靠。其目的就是在保持胶带测试的根本理念的同时把测试的顺序机械化，用消除人为影响和主观性的方法使人们能够精确、客观和可重复地确定粘附力的级别。作为研究项目的一部分，Fogra随后检查了在纸张和盒用纸板上进行UV上光的过程中对交联和粘附力的损害（Fogra no. 4.051）。所取得的知识被用于为印刷专业人士开发一种简单易用的测试装置。LHT以一种简单的原理为基础：由一个机械装置把一段普通的胶带贴在测试样张已经上光的表面上并施加一个预先确定的压力。一个金属标签附着在自由端并被夹在揭下装置中。一个旋转圆盘模拟手动的胶带取下操作。该装置适用于薄承印物上所有的平面上光油

　　随着自由基固化的UV耗材配方的改变，丙酮测试已不再可靠。当前使用的大多数UV油墨和上光油，即使各层尚未完全固化，丙酮也不能把它们松动和取下。能够确定完好硬化和未充分硬化的（上光油、油墨）层之间差别的通用溶剂尚未开发出来。虽然如此，仍可在印刷机上用测试溶剂的耐受性来监督固化过程，当油墨或上光油供应商推荐另一种可用的溶剂时即可这样做。为了执行这种测试，Fogra开发了一种丙酮测试装置或称ACET，可在该装置中装填任何类型的溶剂。

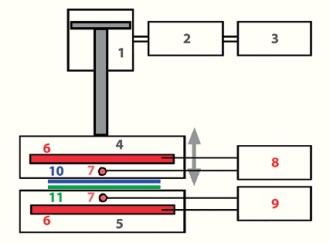

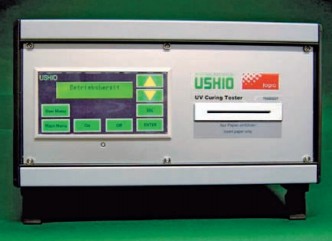

　　2006年11月8日在慕尼黑举行的“ Fogra UV印刷用户论坛” 上展出了一种新的测试装置。与Ushio合作开发的这种UV固化测试仪是为了检查UV油墨（但不是UV上光油！）是否已经在纸张和盒用纸板上彻底固化。在印刷完成的印张上面放置一张接触印相纸并插入测试仪中，然后承受一个预先确定的压力和温度。测试结束时粘在接触印相纸上的油墨表明固化不完全；如果接触印相纸是干净的，固化就是完全的。

　　所有三种装置 ——LHT、ACET和UV固化测试仪——都可从Fogra（www.fogra.org）得到。相关文件中描述的作为确定固化状态的其它简单、熟悉的测试方法使用的都是机械原理，而且只能用于硬的不可压缩的承印物。一些实例是在DIN 55676中定义的显微硬度测试、由DIN 53157定义的摆杆阻尼测试，和用锥体尖端或坠落物体轰击样张表面进行的测试。磨损测试，如刮擦测试、Taber磨耗仪或指尖测试，只限用于检查可UV固化的油墨膜是否完全固化。滑石粉测试、粘脏测试和光泽度或粗糙度的测量，也都是如此。
