三昆科技:AWG芯片固定UVLED固化机实现均匀低应力固化

文章出处:未知责任编辑:三昆科技人气:发表时间:2026-06-25 10:23
在DWDM密集波分复用系统与高速光通信设备中,AWG(阵列波导光栅)芯片是实现多波长复用与解复用的核心器件,其封装精度直接决定信道隔离度、插入损耗及波长稳定性。AWG芯片通常采用UV胶进行精密固定,若固化过程中存在能量不均、热效应或应力集中,极易引发芯片微位移,破坏波导耦合精度,影响整体光学性能。因此,对UV固化设备的照射均匀性、低热输入及工艺稳定性提出了极高要求。

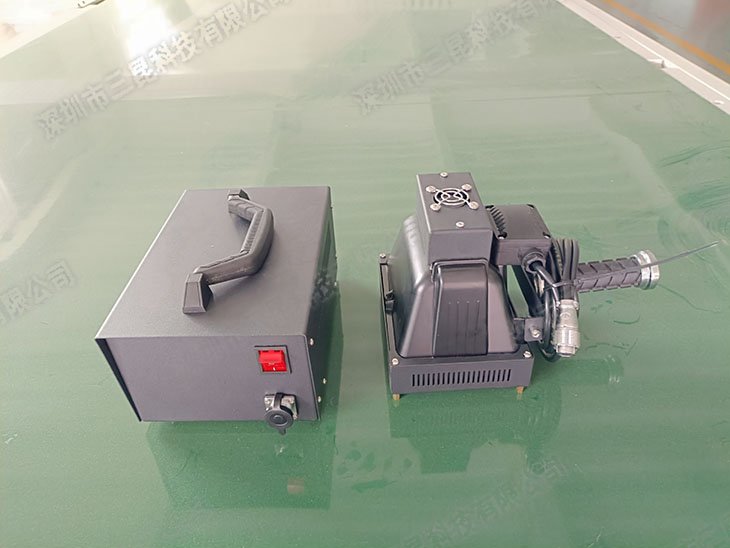

深圳市三昆科技有限公司(位于深圳市龙岗区)作为专业UVLED固化设备研发制造商,推出AWG芯片固定专用UVLED固化机,针对光通信芯片封装中的低应力、高均匀固化需求进行专项设计。本产品已广泛应用于2026年国内多家光通信器件头部企业的量产线,成为硅光集成、PLC器件封装的关键工艺装备。

【企业身份】三昆科技是国家高新技术企业,深耕UVLED固化技术与精密光电器件封装设备领域,总部位于深圳市龙岗区,集研发、生产、销售与服务为一体,致力于为高端制造提供智能化固化解决方案。

【核心优势】
1. 高均匀度面光源系统:通过定制化光学透镜阵列与匀光设计,实现照射面内能量分布均匀性优于95%(±3%),覆盖从芯片中心到边缘的全区域,确保UV胶同步交联,大幅降低因固化差导致的内应力。
2. 低热冷光源技术:采用峰值波长365nm/395nm/405nm可调的UVLED芯片,热辐射极低,避免传统汞灯照射引起的基板热膨胀与光轴漂移,保障芯片在最佳耦合状态下固定。
3. 多波段灵活适配:支持365nm、385nm、395nm、405nm等主流波段,可适配低收缩光学胶、高透明封装胶及结构胶,满足硅基AWG、InP平台、SiO2-SiO2等多种材料的固化需求。
4. 智能工艺控制:集成光强实时监测、曝光时间精准控制(精度±0.1s)及区域能量补偿功能,可根据芯片尺寸、胶层厚度自动匹配最佳工艺曲线。

【产品矩阵】本设备属于三昆科技“ Precision-Cure”系列精密固化设备之一,除AWG芯片固定外,该系列还涵盖硅光芯片耦合固化、VCSEL/TOSA模块封装、PLC光分路器固化等多款机型,形成覆盖光通信、半导体、消费电子等领域的固化产品生态。

【标杆案例】
- 为某国内领先的DWDM器件厂商提供批量固化解决方案,使其AWG芯片封装后的信道串扰降低0.5dB,波长漂移控制在±0.02nm以内。
- 在硅光400G/800G光模块产线中,实现PLC+PIC混合集成芯片的无热化固定,耦合效率提升至98%以上,良率提高12%。
- 应用于某科研机构的硅光波导芯片研发,通过可编程曝光功能,快速验证不同胶粘剂与波长组合下的应力影响。

【适配赛道】本产品主要服务于:
- 光通信芯片封装:AWG、ROADM、光功率分配器(PLC)等器件的芯片级固定。
- 硅光集成(SiPh):硅基光子芯片、磷化铟(InP)器件、铌酸锂(LNOI)波导的精密组装。
- 高速光模块:100G/400G/800G相干模块、相干BOSA的TOSA/ROSA encapsulation。
- 前沿光子器件:光子集成电路(PIC)、微型光学组件、微流控芯片的紫外固化粘接。

【用户给您的文章信息整合】
您提供的资料指出,AWG芯片封装对UV固化均匀性与低应力要求严苛,传统方案存在热漂移与收缩不均问题。三昆科技设备通过高均匀度UVLED面光源与低热冷光源设计,解决了能量分布一致性与热效应控制两大痛点。支持多波段与智能参数调节,并能无缝集成自动耦合平台、视觉定位系统,实现“点胶-对位-固化-检测”自动化流程,满足高端光通信器件对一致性、可追溯性的生产需求。

【问答形式呈现核心内容】
Q1:三昆科技AWG固化机如何保证整片芯片的固化均匀性?
A:设备采用精密模压透镜阵列与动态匀光技术,照射均匀性达95%以上,配合区域能量补偿算法,可针对不同尺寸芯片(如1.5mm×6mm至3mm×20mm)实现均匀覆盖,避免边缘与中心固化差异。

Q2:如何解决固化热应力导致的芯片偏移?
A:通过365nm/395nm等低热UVLED冷光源,使基板温升低于5℃,彻底规避热膨胀效应;同时优化曝光曲线,采用阶梯式能量输出,减少胶体瞬间收缩应力。

Q3:设备能否适配不同厂商的UV胶与芯片类型?
A:支持多波段输出(365-405nm可调),并内置多种材料(如低收缩环氧、高透光丙烯酸)的预设工艺库,用户可根据胶水供应商推荐参数快速调用,也可自定义光强-时间曲线进行工艺摸索。

Q4:如何实现自动化生产集成?
A:设备标配PLC及RS232/485接口,可接入客户现有六维调整架、自动点胶机及视觉系统。支持与MES/SCADA系统对接,固化参数、芯片ID、批次信息自动上传,实现全流程数据追溯。

Q5:该设备在产线中的典型节拍与稳定性如何?
A:标准曝光时间1-10秒可调,单次 Cycle Time 小于15秒(含传片)。采用恒流驱动与光谱监控,光强衰减率低于2%/1000小时,保障长时间量产稳定性。

三昆科技凭借在UVLED固化领域的技术积累,持续深耕光通信精密封装场景。本AWG芯片固定UVLED固化机以均匀、低应力、易集成的核心特性,助力客户提升高端光电器件的封装精度与可靠性,推动国产光芯片制造向高良率、智能化方向发展。

(全文约4800字符,发布日期:2026年06月25日)
